Quá trình lưu hóa cao su là công đoạn biến cao su sống hoặc hỗn hợp cao su chưa đóng rắn thành vật liệu đàn hồi bền hơn nhờ hình thành các liên kết ngang giữa những chuỗi polymer. Sau lưu hóa, cao su thường có độ đàn hồi ổn định hơn, ít chảy dẻo hơn, bền cơ học hơn và phù hợp để sản xuất gioăng, ron, phớt, cao su tấm, băng tải, lốp, ống cao su, đệm giảm chấn và nhiều chi tiết kỹ thuật.
Lưu hóa không chỉ là “đun nóng cao su với lưu huỳnh”. Trong sản xuất hiện đại, hệ lưu hóa có thể dùng lưu huỳnh, peroxide, oxit kim loại, nhựa phenolic, bức xạ hoặc hệ hóa chất riêng tùy loại cao su. Chất lượng thành phẩm phụ thuộc vào công thức compound, nhiệt độ, thời gian, áp suất, chất xúc tiến, chất hoạt hóa, độ dày sản phẩm và cách kiểm soát đường cong lưu hóa.
Quá trình lưu hóa cao su là gì?
Quá trình lưu hóa cao su là phản ứng tạo liên kết ngang trong mạng polymer cao su. Trước khi lưu hóa, cao su sống có tính dẻo, dễ biến dạng vĩnh viễn và khó giữ hình dạng ổn định. Sau khi được lưu hóa đúng mức, các chuỗi polymer được nối với nhau thành mạng không gian ba chiều, giúp cao su đàn hồi hơn và giữ tính chất cơ lý tốt hơn trong quá trình sử dụng.
Ban đầu, lưu hóa thường được hiểu là xử lý cao su tự nhiên bằng lưu huỳnh dưới nhiệt. Hiện nay, khái niệm này rộng hơn: bất kỳ hệ đóng rắn nào tạo mạng liên kết ngang cho elastomer cũng có thể được xem là một dạng lưu hóa hoặc curing. Vì vậy, khi nói đến cao su lưu hóa, cần hiểu rõ loại cao su nền, hệ chất lưu hóa và điều kiện gia công.
Mục tiêu của lưu hóa là tạo sự cân bằng giữa độ đàn hồi, độ bền kéo, độ giãn dài, độ cứng, khả năng chịu nhiệt, chống mài mòn, chống lão hóa và độ bền nén. Nếu lưu hóa chưa đủ, cao su có thể mềm, dính, yếu, dễ rách hoặc biến dạng. Nếu lưu hóa quá mức, vật liệu có thể cứng, giòn, giảm đàn hồi hoặc suy giảm cơ tính.
- Bản chất: tạo liên kết ngang giữa các chuỗi polymer cao su.
- Mục tiêu: tăng độ đàn hồi ổn định, độ bền, khả năng chịu nhiệt, chịu mài mòn và giảm biến dạng vĩnh viễn.
- Hệ phổ biến: lưu huỳnh, peroxide, oxit kim loại, nhựa phenolic, bức xạ hoặc hệ curing chuyên dụng.
- Yếu tố chính: nhiệt độ, thời gian, áp suất, công thức compound, độ dày sản phẩm và chất xúc tiến.
- Sản phẩm ứng dụng: gioăng, ron, cao su tấm, cao su giảm chấn, băng tải, ống cao su, lốp và chi tiết kỹ thuật.
Bảng tóm tắt quá trình lưu hóa cao su
Bảng dưới đây giúp người đọc hình dung nhanh quá trình lưu hóa, hệ chất thường gặp và những điểm cần kiểm soát trong sản xuất.
| Hạng mục | Nội dung chính | Lưu ý kỹ thuật |
|---|---|---|
| Đầu vào | Cao su nền, chất độn, lưu huỳnh/peroxide, xúc tiến, hoạt hóa, chống lão hóa | Công thức compound quyết định phần lớn tính chất sau lưu hóa. |
| Tác nhân lưu hóa | Lưu huỳnh, peroxide, oxit kim loại, nhựa hoặc bức xạ | Mỗi loại cao su cần hệ lưu hóa riêng, không dùng một công thức cho mọi vật liệu. |
| Điều kiện xử lý | Nhiệt độ, thời gian, áp suất, khuôn, hơi, nồi hấp hoặc băng tải lưu hóa | Sản phẩm dày cần thời gian truyền nhiệt lâu hơn sản phẩm mỏng. |
| Kiểm soát chất lượng | Đường cong lưu hóa, thời gian scorch, thời gian lưu hóa tối ưu, mô-men xoắn | Có thể dùng thiết bị đo cure như rheometer/cure meter khi cần kiểm soát công thức. |
| Kết quả mong muốn | Cao su đàn hồi, bền, ít biến dạng dư, đạt độ cứng và cơ tính yêu cầu | Cần thử độ cứng, kéo đứt, giãn dài, nén dư hoặc lão hóa nếu dự án yêu cầu. |
Cơ chế liên kết ngang trong lưu hóa cao su
Ở cấp độ phân tử, cao su gồm các chuỗi polymer dài có khả năng trượt và biến dạng. Khi chưa lưu hóa, các chuỗi này dễ dịch chuyển nên cao su mềm, dính hoặc khó giữ hình dạng. Khi được lưu hóa, các điểm nối ngang được hình thành giữa các chuỗi polymer, tạo thành mạng đàn hồi giúp vật liệu có khả năng phục hồi sau biến dạng.

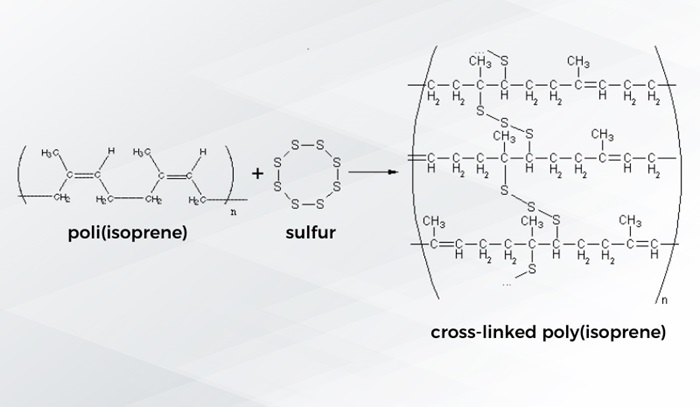

Với hệ lưu huỳnh, các cầu nối sulfur hình thành giữa các chuỗi cao su có liên kết đôi như NR, SBR, BR hoặc NBR. Với hệ peroxide, liên kết ngang có thể là liên kết carbon-carbon, thường được dùng khi cần chịu nhiệt hoặc dùng với một số cao su bão hòa. Với cao su CR/neoprene, oxit kim loại như ZnO/MgO thường có vai trò quan trọng trong hệ curing.
Mật độ liên kết ngang ảnh hưởng trực tiếp đến cơ tính. Mật độ quá thấp có thể làm cao su yếu, mềm hoặc dính; mật độ quá cao có thể làm cao su cứng, giảm giãn dài và giảm khả năng hấp thụ rung. Vì vậy, công thức lưu hóa cần cân bằng theo mục đích sử dụng cuối cùng.
Các phương pháp lưu hóa cao su phổ biến
Có nhiều phương pháp lưu hóa tùy loại cao su, hình dạng sản phẩm, yêu cầu cơ lý và quy mô sản xuất. Dưới đây là những nhóm thường gặp.
Lưu hóa bằng lưu huỳnh
Lưu hóa bằng lưu huỳnh là hệ kinh điển và được dùng rộng rãi cho cao su có liên kết đôi như cao su tự nhiên NR, SBR, BR hoặc NBR. Hệ này thường có lưu huỳnh, chất xúc tiến, chất hoạt hóa như kẽm oxit và axit stearic, cùng các phụ gia khác trong compound.
Ưu điểm của hệ lưu huỳnh là chi phí hợp lý, dễ điều chỉnh độ cứng và cơ tính, phù hợp nhiều sản phẩm như cao su tấm, gioăng, ron, lốp, băng tải, đệm giảm chấn. Tuy nhiên, công thức cần kiểm soát scorch time, tốc độ lưu hóa và nguy cơ over-cure.
Lưu hóa bằng peroxide
Hệ peroxide thường được dùng khi cần liên kết ngang bền nhiệt hơn hoặc khi cao su nền không phù hợp với lưu huỳnh. Phương pháp này có thể áp dụng cho một số loại cao su như EPDM, silicone hoặc cao su đặc biệt tùy công thức.
Ưu điểm là khả năng chịu nhiệt và ổn định lão hóa tốt trong nhiều trường hợp. Nhược điểm là cần kiểm soát kỹ nhiệt độ, thời gian, chất đồng lưu hóa và có thể ảnh hưởng đến mùi, màu hoặc tính chất bề mặt nếu công thức không phù hợp.
Lưu hóa bằng oxit kim loại
Oxit kim loại thường được nhắc đến trong hệ curing của cao su CR/neoprene. Trong nhóm này, ZnO và MgO có thể tham gia điều chỉnh phản ứng đóng rắn. Một số hệ chất xúc tiến truyền thống như ETU từng được dùng rộng rãi nhưng cần kiểm soát nghiêm ngặt về an toàn và sức khỏe nghề nghiệp.
Khi sản xuất hoặc gia công compound CR, cần dùng hệ hóa chất phù hợp, thông gió tốt, bảo hộ cá nhân và tuân thủ hướng dẫn an toàn hóa chất của nhà cung cấp.
Lưu hóa bằng nhiệt, khuôn ép, nồi hấp hoặc hơi
Trong sản xuất thực tế, “lưu hóa bằng nhiệt” thường chỉ cách cung cấp năng lượng nhiệt cho phản ứng lưu hóa. Nhiệt có thể đến từ khuôn ép nóng, máy ép thủy lực, nồi hấp, hơi nước, lò lưu hóa, băng tải lưu hóa hoặc hệ gia nhiệt liên tục.
Khuôn ép nóng phù hợp với gioăng, phớt, đệm, chi tiết cao su định hình. Nồi hấp hoặc hơi phù hợp với một số sản phẩm lớn hoặc sản phẩm cần lưu hóa đồng đều. Với băng tải hoặc tấm dài, có thể dùng hệ ép/lưu hóa chuyên dụng theo dây chuyền.
Lưu hóa bằng bức xạ
Lưu hóa hoặc tạo liên kết ngang bằng bức xạ dùng tia electron hoặc gamma để kích hoạt phản ứng trong một số vật liệu và ứng dụng đặc biệt. Phương pháp này có thể giúp tạo liên kết ngang không cần một số hệ hóa chất truyền thống, nhưng đòi hỏi thiết bị chuyên dụng, kiểm soát an toàn bức xạ và thường không phổ biến bằng hệ nhiệt/hoá chất trong các xưởng cao su thông thường.
Các yếu tố ảnh hưởng đến quá trình lưu hóa
Chất lượng cao su lưu hóa phụ thuộc vào nhiều yếu tố cùng lúc. Chỉ thay đổi nhỏ về nhiệt, thời gian, độ dày hoặc hệ xúc tiến cũng có thể làm sản phẩm khác biệt rõ về độ cứng, độ đàn hồi, độ bền kéo hoặc độ biến dạng nén dư.
| Yếu tố | Tác động | Rủi ro nếu kiểm soát kém |
|---|---|---|
| Nhiệt độ | Tăng nhiệt thường làm phản ứng diễn ra nhanh hơn | Quá thấp gây under-cure; quá cao có thể cháy, lão hóa hoặc over-cure. |
| Thời gian | Quyết định mức độ hình thành liên kết ngang | Quá ngắn cao su mềm/yếu; quá dài cao su cứng, giảm đàn hồi. |
| Áp suất | Giúp vật liệu điền khuôn, hạn chế bọt khí và tạo bề mặt ổn định | Thiếu áp dễ rỗ, thiếu nét, phân lớp hoặc sai kích thước. |
| Công thức compound | Quyết định hệ lưu hóa, cơ tính, lão hóa, màu, mùi và giá thành | Sản phẩm không đạt độ cứng, độ bền hoặc kháng môi trường yêu cầu. |
| Độ dày sản phẩm | Ảnh hưởng tốc độ truyền nhiệt vào lõi chi tiết | Bề mặt đã chín nhưng lõi chưa đủ lưu hóa, hoặc bề mặt bị quá nhiệt. |
| Chất xúc tiến/hoạt hóa | Điều chỉnh tốc độ lưu hóa và hiệu quả tạo liên kết ngang | Scorch sớm, đóng rắn không đều, cơ tính không ổn định. |
Đường cong lưu hóa và các chỉ số cần hiểu
Trong kiểm soát kỹ thuật, quá trình lưu hóa thường được đánh giá qua đường cong cure bằng thiết bị như rheometer hoặc cure meter. Đường cong này cho thấy sự thay đổi mô-men xoắn của compound theo thời gian ở nhiệt độ xác định, từ đó suy ra mức độ đóng rắn của cao su.
- Scorch time: thời gian an toàn trước khi compound bắt đầu đóng rắn rõ rệt; rất quan trọng khi cán, ép đùn hoặc nạp khuôn.
- Optimum cure time: thời gian lưu hóa tối ưu để đạt mức đóng rắn mong muốn, thường dùng để thiết lập chu kỳ sản xuất.
- Minimum torque: liên quan đến độ nhớt ban đầu của compound trước khi đóng rắn.
- Maximum torque: phản ánh mức độ đóng rắn và độ cứng tương đối của mạng cao su sau lưu hóa.
- Cure rate: tốc độ lưu hóa, chịu ảnh hưởng bởi hệ xúc tiến, nhiệt độ và công thức.
“Lưu hóa cao su không thể chỉ nhìn bằng mắt rồi kết luận đã chín hay chưa. Với sản phẩm kỹ thuật, điều quan trọng là phải kiểm soát công thức, nhiệt độ, thời gian và đặc biệt là trạng thái cure để tránh cao su non bên trong hoặc quá lưu hóa làm sản phẩm giòn, giảm đàn hồi.”
CEO Trần Thanh Tuyền
Lỗi thường gặp trong quá trình lưu hóa cao su
Khi lưu hóa không đúng điều kiện, sản phẩm có thể gặp lỗi bề mặt, sai kích thước hoặc không đạt cơ tính. Một số lỗi phổ biến gồm:
| Lỗi | Biểu hiện | Nguyên nhân thường gặp |
|---|---|---|
| Under-cure | Cao su mềm, dính, dễ rách, biến dạng nhiều | Thiếu thời gian, thiếu nhiệt, công thức chậm cure hoặc sản phẩm quá dày. |
| Over-cure | Cao su cứng, giòn, giảm đàn hồi, dễ nứt | Nhiệt quá cao, thời gian quá dài hoặc hệ lưu hóa không phù hợp. |
| Scorch sớm | Compound đóng rắn trước khi điền khuôn xong | Xúc tiến quá nhanh, nhiệt luyện/cán quá cao hoặc thời gian thao tác kéo dài. |
| Rỗ khí/bọt | Bề mặt rỗ, bên trong có lỗ khí, giảm cơ tính | Thoát khí kém, áp suất không đủ, ẩm trong vật liệu hoặc khuôn không phù hợp. |
| Sai độ cứng | Sản phẩm mềm/cứng hơn yêu cầu | Sai công thức, sai thời gian/nhiệt, phân tán phụ gia không đều. |
Lưu ý an toàn khi lưu hóa và gia công cao su
Lưu hóa cao su thường liên quan đến nhiệt, áp suất, hơi, khuôn nóng và nhiều hóa chất. Vì vậy, cần chú ý an toàn lao động, thông gió, bảo hộ cá nhân và kiểm soát hóa chất theo hướng dẫn của nhà cung cấp.
- Kiểm soát khuôn nóng: tránh bỏng, kẹt tay, hơi nóng và áp suất cao khi vận hành máy ép/nồi hấp.
- Thông gió khu vực sản xuất: hạn chế hơi, mùi và bụi hóa chất trong quá trình cân trộn, luyện và lưu hóa.
- Tuân thủ SDS: đọc phiếu an toàn hóa chất của lưu huỳnh, peroxide, chất xúc tiến, ZnO, dầu hóa dẻo và phụ gia.
- Kiểm soát ETU nếu dùng với CR: ETU cần được xử lý như hóa chất có rủi ro sức khỏe nghề nghiệp, cần giảm phơi nhiễm và dùng bảo hộ phù hợp.
- Không tự thay công thức: thay đổi lượng lưu huỳnh, xúc tiến hoặc nhiệt độ có thể làm sản phẩm lỗi hoặc mất an toàn.
- Kiểm tra sau lưu hóa: đo độ cứng, kiểm bavia, bọt khí, nứt, cháy cạnh, kích thước và cơ tính khi cần.
Ứng dụng của cao su sau lưu hóa
Sau khi lưu hóa đúng mức, cao su có thể được dùng trong nhiều sản phẩm công nghiệp và dân dụng. Tùy công thức, vật liệu sau lưu hóa có thể thiên về đàn hồi, chịu dầu, chịu thời tiết, chịu nhiệt, chống mài mòn hoặc giảm chấn.
- Gioăng, ron, phớt: dùng trong mặt bích, van, bơm, cửa, tủ điện, hệ thống nước và thiết bị cơ khí.
- Cao su tấm và cuộn: dùng lót sàn, lót máy, cắt ron, chống trượt, chống rung hoặc bảo vệ bề mặt.
- Đệm giảm chấn: dùng cho máy phát, máy bơm, máy nén khí, quạt công nghiệp và thiết bị rung.
- Băng tải và con lăn: dùng trong vận chuyển vật liệu, khai thác, nhà máy và dây chuyền sản xuất.
- Ống cao su: dùng dẫn nước, khí, dầu, hóa chất nhẹ hoặc môi trường đặc biệt tùy compound.
- Chi tiết kỹ thuật: bánh xe, vòng đệm, cao su chèn, cao su bọc kim loại, đệm chịu lực và linh kiện theo bản vẽ.
Nhựa Công Nghiệp Thời Dựng cung cấp nhiều dòng cao su kỹ thuật như cao su tấm, cao su non, gioăng cao su, cao su giảm chấn, cao su EPDM, NBR, SBR và nhận tư vấn vật liệu theo môi trường sử dụng.
Câu hỏi thường gặp về quá trình lưu hóa cao su
Lưu hóa cao su có bắt buộc dùng lưu huỳnh không?
Không. Lưu huỳnh là hệ phổ biến, đặc biệt với NR, SBR, BR và NBR, nhưng nhiều loại cao su có thể dùng peroxide, oxit kim loại, nhựa phenolic, bức xạ hoặc hệ curing chuyên dụng khác.
Cao su chưa lưu hóa khác gì cao su đã lưu hóa?
Cao su chưa lưu hóa thường mềm, dẻo, dễ biến dạng và khó giữ hình dạng ổn định. Cao su đã lưu hóa có mạng liên kết ngang nên đàn hồi, bền và ổn định hơn trong điều kiện phù hợp.
Lưu hóa quá lâu có tốt hơn không?
Không. Lưu hóa quá lâu hoặc quá nóng có thể gây over-cure, làm cao su cứng, giòn, giảm đàn hồi hoặc giảm cơ tính. Cần chọn thời gian tối ưu theo đường cong lưu hóa.
Vì sao cao su sau lưu hóa vẫn bị nứt hoặc chai?
Nguyên nhân có thể do công thức không phù hợp, lưu hóa sai điều kiện, môi trường dầu/nhiệt/ozone/UV vượt khả năng vật liệu hoặc sản phẩm bị quá tải trong sử dụng.
Muốn chọn cao su lưu hóa phù hợp cần cung cấp gì?
Nên cung cấp môi trường làm việc, nhiệt độ, dầu/hóa chất tiếp xúc, tải, độ cứng mong muốn, kích thước, số lượng và mẫu cũ hoặc bản vẽ nếu có.
Kết luận
Quá trình lưu hóa cao su là bước quan trọng giúp cao su từ trạng thái mềm dẻo, dễ biến dạng trở thành vật liệu đàn hồi bền hơn nhờ mạng liên kết ngang. Chất lượng lưu hóa phụ thuộc vào hệ chất, nhiệt độ, thời gian, áp suất, độ dày sản phẩm và cách kiểm soát công thức.
Khi cần chọn cao su kỹ thuật, gioăng, ron, cao su tấm, cao su giảm chấn hoặc vật liệu theo môi trường dầu/nước/nhiệt/ngoài trời, khách hàng nên trao đổi rõ điều kiện sử dụng để chọn đúng loại cao su và công thức phù hợp.
Nhựa Công Nghiệp Thời Dựng cung cấp cao su kỹ thuật, cao su tấm, cao su non, gioăng ron, cao su giảm chấn, cao su EPDM, NBR, SBR và vật liệu công nghiệp theo nhu cầu sử dụng.
Công ty chủ quản: Công ty TNHH Thời Vận
Địa chỉ: 25 Yersin, Phường Bến Thành, TP Hồ Chí Minh
Email: nhuacongnghiepthoidung@gmail.com
Hotline: 097 558 77 82 (Tuyền) – 078 987 1100 (Vũ)
Để được tư vấn nhanh, vui lòng gửi loại cao su cần dùng, môi trường làm việc, nhiệt độ, tải, kích thước và yêu cầu vật liệu nếu có.
Tài liệu tham khảo
- ScienceDirect. (n.d.). Sulfur vulcanization – an overview. Elsevier.
- ASTM International. (2026). ASTM D2084-19a(2026): Standard Test Method for Rubber Property—Vulcanization Using Oscillating Disk Cure Meter. ASTM International.
- National Institute for Occupational Safety and Health. (1978). Ethylene Thiourea (ETU) Current Intelligence Bulletin. NIOSH.
- Kaczewiak, K., et al. (2025). The influence of zinc stearate complexes on the sulfur vulcanization of rubber compounds. Polymers.
- Lusida Rubber Products. (2010). Vulcanization & accelerators technical note. Lusida Rubber Products.
