Phíp kỹ thuật

Phíp kỹ thuật gồm những loại nào?

Phíp kỹ thuật là nhóm vật liệu laminate dạng tấm hoặc cây được sử dụng trong nhiều ứng dụng điện, cơ khí và gia công chi tiết công nghiệp. Tùy cấu tạo, vật liệu có thể sử dụng nhựa phenolic hoặc epoxy kết hợp với giấy cellulose, vải cotton, vải sợi thủy tinh và các vật liệu gia cường phù hợp.

Không nên lựa chọn phíp chỉ theo màu cam, vàng, xanh hoặc tên gọi thương mại. Hai tấm có hình thức tương tự vẫn có thể thuộc hai họ vật liệu hoàn toàn khác nhau và có đặc tính điện, cơ học, nhiệt khác nhau.

Để lựa chọn nhanh, Nhựa Công Nghiệp Thời Dựng phân nhóm phíp kỹ thuật thành phíp Bakelite, phíp bố, phíp cách điện và phíp cách nhiệt. Một sản phẩm có thể xuất hiện ở cả nhóm vật liệu và nhóm công năng khi đặc tính thực tế phù hợp.

4 nhóm phíp kỹ thuật chính

Phíp Bakelite là gì?

Phíp Bakelite là tên thương mại thường được sử dụng cho các laminate nhựa phenolic. Trong dòng paper phenolic, giấy cellulose được tẩm nhựa phenolic và ép thành tấm dưới nhiệt và áp suất.

Sản phẩm thường có màu cam, nâu hoặc các màu thương mại khác, nhưng màu sắc không phải căn cứ đủ để xác định grade.

Các sản phẩm trên website như tấm phíp cam Bakelite, phíp cam Trung Quốc hoặc những tấm Bakelite theo độ dày nên được lựa chọn theo đúng cấu tạo, kích thước và yêu cầu sử dụng.

Nếu bản vẽ yêu cầu một grade phenolic cụ thể, cần kiểm tra datasheet của đúng sản phẩm thay vì sử dụng một bảng thông số chung cho toàn bộ phíp Bakelite.

Phíp bố và phíp vải khác Bakelite nền giấy thế nào?

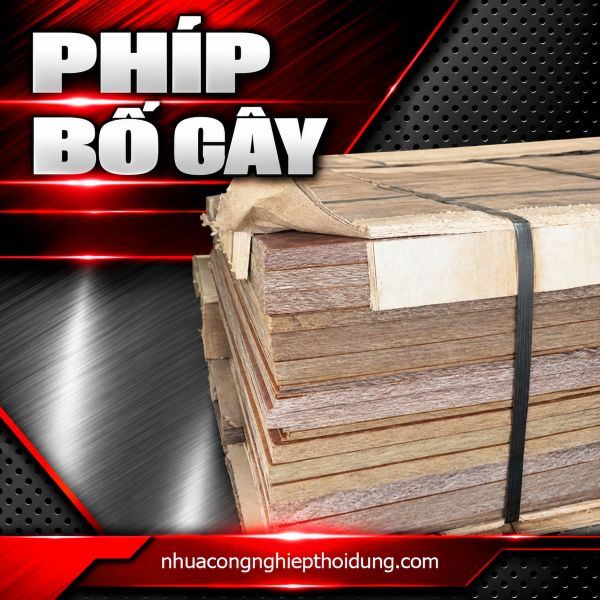

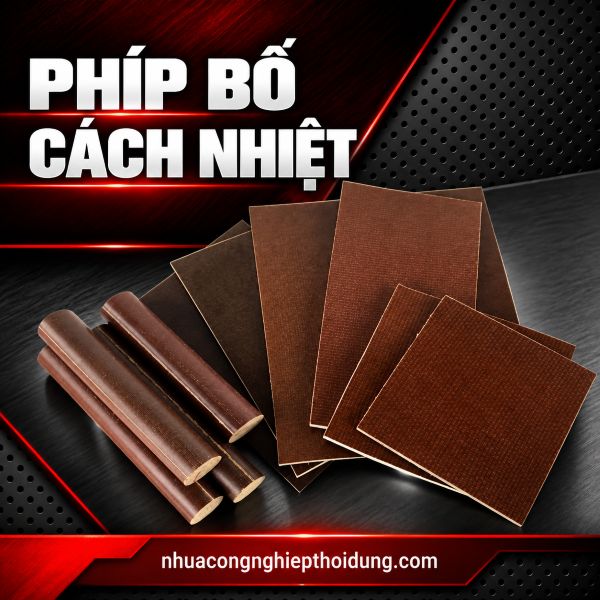

Phíp bố cũng có thể sử dụng nhựa phenolic nhưng phần nền gia cường là vải cotton thay vì giấy cellulose.

Sự khác biệt ở vật liệu nền làm cho phíp bố và Bakelite nền giấy có đặc tính cơ học và phạm vi sử dụng khác nhau. Vì vậy không nên gọi mọi tấm phenolic màu cam hoặc nâu là cùng một vật liệu.

Một sản phẩm tiêu biểu của nhóm này là phíp vải 3025. Khi cần bạc lót, bánh răng, cánh gạt hoặc chi tiết có yêu cầu cơ học nhất định, nên lựa chọn đúng grade phenolic cotton thay vì tự thay bằng paper phenolic.

Phíp thủy tinh Epoxy, G10 và FR4

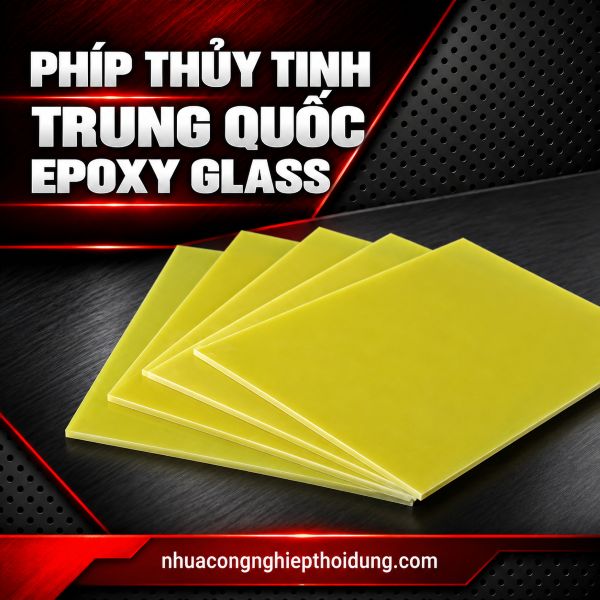

Nhóm phíp thủy tinh epoxy sử dụng vải sợi thủy tinh kết hợp với hệ nhựa epoxy. Đây là một họ vật liệu khác với Bakelite phenolic và phíp bố phenolic cotton.

G10 và FR4 là các grade thuộc nhóm epoxy-glass laminate, nhưng không nên dùng hai tên này cho mọi tấm phíp thủy tinh. Một sản phẩm chỉ nên được gọi là FR4 hoặc G10 khi grade được nhà sản xuất hoặc tài liệu kỹ thuật xác nhận.

Khách hàng cần epoxy-glass có thể tham khảo tấm phíp thủy tinh Epoxy hoặc các sản phẩm FR4/G10 đang được cung cấp.

Không nên thay Bakelite bằng FR4/G10 hoặc ngược lại chỉ vì cả hai đều có thể xuất hiện trong ứng dụng cách điện.

Phíp kỹ thuật dùng để làm gì?

Tùy vật liệu và grade, phíp kỹ thuật có thể được gia công thành nhiều dạng chi tiết phục vụ thiết bị điện và cơ khí.

Các ứng dụng thường gặp gồm tấm lót, vách ngăn, spacer, tấm cách điện, tấm đỡ, đồ gá, jig, bạc lót, bánh răng, cánh gạt, chi tiết máy và phôi gia công theo bản vẽ.

Ứng dụng chỉ mang tính định hướng. Vật liệu cuối cùng phải được lựa chọn theo yêu cầu điện, cơ học, nhiệt độ, độ ẩm, môi trường và tải của chi tiết.

Cách chọn phíp kỹ thuật đúng vật liệu

Xác định vật liệu trước khi chọn màu

Màu cam, vàng, xanh hoặc đen không đủ để xác định phíp thuộc Bakelite, epoxy-glass hay một grade cụ thể.

Nếu khách hàng đang thay một chi tiết cũ, nên cung cấp mã vật liệu, ảnh mặt tấm, mặt cắt và thông tin trên sản phẩm. Với thiết kế mới, nên dùng đúng loại vật liệu được quy định trên bản vẽ.

Xác định độ dày

Độ dày phải theo kích thước chi tiết và yêu cầu thiết kế. Các sản phẩm 3mm, 5mm hoặc độ dày khác không phải là một loại vật liệu riêng; chúng chỉ thể hiện kích thước của tấm.

Ví dụ, một tấm 5mm có thể là Bakelite, phíp bố hoặc epoxy-glass. Vì vậy không nên đặt hàng chỉ bằng câu “phíp 5mm” mà không xác định vật liệu.

Xác định yêu cầu điện

Với chi tiết có chức năng cách điện, cần cung cấp điện áp làm việc, điều kiện môi trường, độ ẩm và tiêu chuẩn của thiết bị nếu có.

Khả năng cách điện không thể suy ra từ màu sắc hoặc độ dày đơn thuần. Với dự án yêu cầu dữ liệu kỹ thuật, cần kiểm tra đúng grade và phương pháp thử của vật liệu.

Khách hàng có thể xem riêng nhóm phíp cách điện để lọc các sản phẩm theo công năng này.

Xác định nhiệt độ làm việc

Không có một mức nhiệt độ chung cho toàn bộ “phíp kỹ thuật”. Phenolic paper, phenolic cotton và epoxy-glass có nhiều grade với khả năng làm việc nhiệt khác nhau.

Nếu chi tiết làm việc liên tục ở nhiệt độ đáng kể, cần cung cấp nhiệt độ vận hành liên tục, nhiệt độ cực đại, thời gian tiếp xúc và tải cơ học để lựa chọn vật liệu phù hợp.

Những ứng dụng có yêu cầu nhiệt chuyên biệt nên tham khảo nhóm phíp cách nhiệt, nhưng vẫn phải kiểm tra datasheet của đúng sản phẩm.

Xác định yêu cầu cơ học

Chi tiết chịu tải, ma sát, va đập hoặc cần gia công thành bạc lót, bánh răng phải được lựa chọn dựa trên đặc tính cơ học của vật liệu và grade.

Không nên mặc định phíp càng cứng hoặc càng dày thì càng phù hợp. Vật liệu nền, hướng gia cường và cấu trúc laminate đều ảnh hưởng đến khả năng làm việc.

Xác định môi trường sử dụng

Nhiệt độ, độ ẩm, dầu, hóa chất và điều kiện ngoài trời có thể ảnh hưởng đến tính chất vật liệu. Với môi trường đặc biệt, cần kiểm tra dữ liệu của đúng grade trước khi sử dụng.

Phíp cách điện và phíp cách nhiệt khác nhau thế nào?

Đây là hai cách phân nhóm theo công năng, không phải tên của một loại polymer cụ thể.

Phíp cách điện được lựa chọn khi yêu cầu chính liên quan đến khả năng cách ly điện. Một category cách điện có thể chứa Bakelite, phíp bố hoặc epoxy-glass nếu đúng grade đáp ứng yêu cầu.

Phíp cách nhiệt được lựa chọn theo điều kiện làm việc nhiệt của chi tiết. Không nên coi mọi tấm epoxy-glass hoặc mọi tấm Bakelite là vật liệu cách nhiệt chỉ vì chúng có khả năng làm việc ở một nhiệt độ nhất định.

Do đó một sản phẩm có thể vừa thuộc một nhóm vật liệu, vừa thuộc một nhóm công năng. Ví dụ một Bakelite grade phù hợp có thể được gán vào cả category Bakelite và category cách điện.

Không nên chọn phíp theo xuất xứ đơn thuần

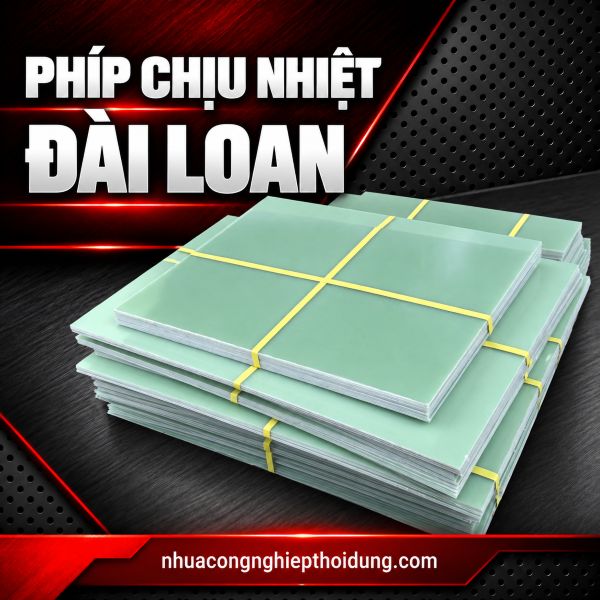

Các tên như phíp Đài Loan hoặc phíp Trung Quốc mô tả nguồn hàng/xuất xứ thương mại chứ không phải grade kỹ thuật.

Khi so sánh hai sản phẩm, cần ưu tiên vật liệu nền, hệ nhựa, grade, độ dày, dung sai, datasheet và yêu cầu ứng dụng thay vì kết luận chất lượng chỉ dựa trên quốc gia sản xuất.

Hai sản phẩm cùng xuất xứ cũng có thể thuộc hai grade hoặc hai họ laminate khác nhau.

Gia công phíp kỹ thuật theo bản vẽ

Phíp kỹ thuật có thể được cắt thành phôi và gia công bằng các phương pháp phù hợp như khoan, phay, tiện hoặc CNC để tạo chi tiết theo bản vẽ.

Khả năng gia công phụ thuộc loại laminate, độ dày, hình dạng chi tiết và dung sai. Với phôi có nhiều lỗ, khe nhỏ hoặc biên dạng sát mép, nên kiểm tra khả năng gia công trước khi sản xuất số lượng lớn.

Trong quá trình cắt hoặc phay laminate có thể phát sinh bụi, đặc biệt với vật liệu chứa sợi thủy tinh. Khu vực sản xuất cần sử dụng hệ thống hút bụi và trang bị bảo hộ phù hợp.

Khách hàng cần thành phẩm nên gửi bản vẽ, vật liệu yêu cầu, số lượng và dung sai để lựa chọn phôi trước khi báo giá.

Thông tin cần cung cấp khi mua phíp kỹ thuật

Giá phíp kỹ thuật phụ thuộc loại vật liệu, grade, độ dày, kích thước, số lượng, nguồn hàng và yêu cầu gia công. Với sản phẩm chưa có giá cố định, nên báo giá theo đúng quy cách và tồn kho thực tế.

Câu hỏi thường gặp về phíp kỹ thuật

Phíp kỹ thuật có phải tất cả đều là Bakelite không?

Không. Bakelite chỉ là một nhóm trong hệ vật liệu phíp kỹ thuật. Ngoài phenolic laminate còn có epoxy-glass và các laminate khác.

Phíp cam có phải lúc nào cũng là Bakelite không?

Không nên nhận dạng vật liệu chỉ bằng màu. Cần kiểm tra cấu tạo, grade hoặc thông tin kỹ thuật của đúng sản phẩm.

FR4 có phải phíp Bakelite không?

Không. FR4 thuộc nhóm epoxy-glass laminate, còn Bakelite thuộc nhóm phenolic laminate.

Phíp bố và phíp Bakelite có giống nhau không?

Cả hai có thể sử dụng nhựa phenolic nhưng vật liệu nền khác nhau. Phíp bố sử dụng nền vải cotton, trong khi paper phenolic sử dụng nền giấy cellulose.

Nên chọn phíp cách điện hay phíp Bakelite?

Hai tên này mô tả hai tiêu chí khác nhau. Bakelite là nhóm vật liệu, còn “cách điện” là công năng. Một Bakelite grade phù hợp có thể thuộc cả hai nhóm.

Phíp kỹ thuật chịu được bao nhiêu độ?

Không có một nhiệt độ chung cho toàn bộ category. Nhiệt độ làm việc phải được xác định theo đúng loại laminate, grade và datasheet của sản phẩm.

Có nhận cắt phíp theo kích thước không?

Có thể cung cấp nguyên tấm, cắt phôi hoặc gia công theo bản vẽ khi vật liệu và thiết bị phù hợp. Nên gửi kích thước, vật liệu, dung sai và số lượng để kiểm tra trước khi báo giá.
