Thông tin nên cung cấp khi đặt con lăn cao su
- Đường kính ngoài: kích thước sau khi bọc và mài hoàn thiện.
- Chiều dài phần làm việc: chiều dài thân lăn tiếp xúc với sản phẩm.
- Kích thước trục/lõi: đường kính trục, vị trí ổ bi, then hoặc đầu ren nếu có.
- Độ cứng cao su: Shore A theo yêu cầu vận hành.
- Môi trường sử dụng: dầu, nước, hóa chất, nhiệt, ngoài trời hoặc thực phẩm.
- Bề mặt: trơn, nhám, xẻ rãnh, crown, spiral hoặc biên dạng riêng.
- Tốc độ và tải: tốc độ quay, lực ép hoặc tải tác dụng lên con lăn.
- Bản vẽ/mẫu cũ: giúp đối chiếu dung sai và kết cấu chính xác hơn.

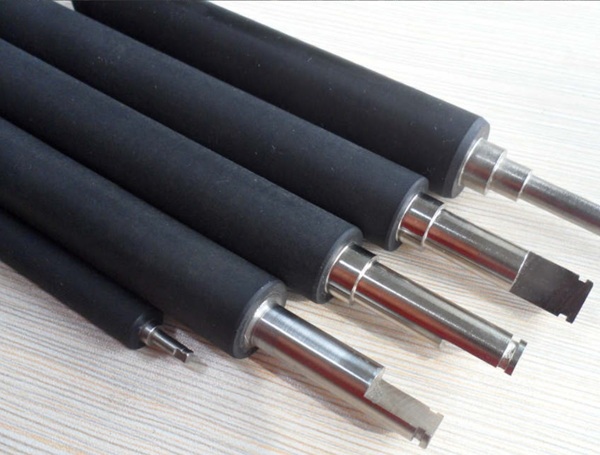

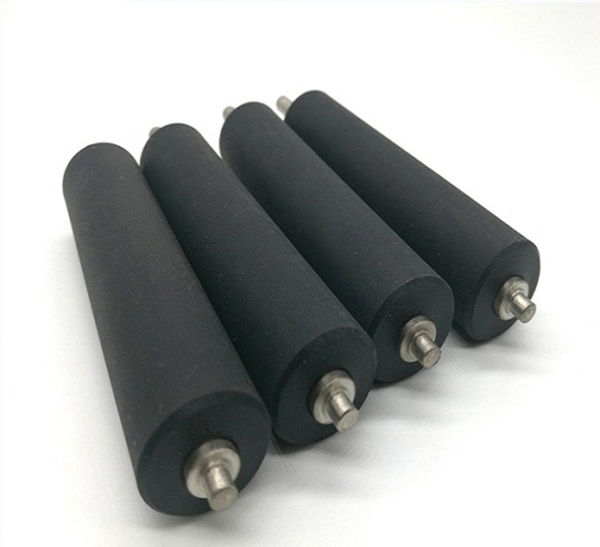

Con lăn cao su là gì?
Con lăn cao su thường gồm một lõi cứng bằng thép, inox, nhôm hoặc vật liệu cơ khí phù hợp, bên ngoài được phủ một lớp elastomer. Lớp phủ này tạo độ đàn hồi, ma sát, khả năng bám, chống trượt, giảm va đập hoặc chống mài mòn tùy compound được lựa chọn.
Trong nhiều trường hợp, con lăn được chế tạo bằng cách xử lý bề mặt lõi, phủ chất kết dính, bọc cao su, lưu hóa và sau đó tiện/mài về kích thước hoàn thiện. Với sản phẩm yêu cầu độ chính xác cao, cần kiểm soát thêm độ đồng tâm, độ đảo và độ nhám bề mặt.
Con lăn cao su thuộc nhóm cao su kỹ thuật, vì vật liệu và cấu tạo phải được lựa chọn theo điều kiện làm việc chứ không chỉ theo hình dạng bên ngoài.
Cấu tạo cơ bản của con lăn cao su
| Thành phần | Vai trò | Điểm cần xác định |
|---|---|---|
| Lõi/trục | Chịu tải cơ học và truyền mô-men | Thép, inox, nhôm; đường kính, chiều dài, then, ren, ổ bi. |
| Lớp liên kết | Tạo độ bám giữa lõi và lớp elastomer | Phụ thuộc vật liệu lõi và hệ cao su sử dụng. |
| Lớp cao su phủ | Tiếp xúc trực tiếp với vật liệu hoặc chi tiết máy | Loại cao su, độ cứng, độ dày, môi trường và tải. |
| Bề mặt làm việc | Quyết định độ bám, khả năng kéo, ép hoặc thoát vật liệu | Trơn, nhám, xẻ rãnh, crown hoặc profile riêng. |
Các loại vật liệu thường dùng để bọc con lăn
Không có một loại cao su phù hợp cho mọi con lăn. Vật liệu nên được chọn theo môi chất, nhiệt độ, độ mài mòn, độ đàn hồi và yêu cầu ma sát.
| Vật liệu | Đặc điểm định hướng | Ứng dụng nên cân nhắc |
|---|---|---|
| NR/SBR | Đàn hồi tốt, phù hợp nhiều ứng dụng cơ khí phổ thông; khả năng chịu dầu hạn chế | Con lăn dẫn hướng, kéo, ép và vận chuyển thông thường. |
| NBR | Khả năng kháng dầu và nhiên liệu tốt hơn nhiều loại cao su phổ thông | Môi trường có dầu, mỡ hoặc hydrocarbon phù hợp. |
| EPDM | Kháng thời tiết, ozone và nước tốt; không phải lựa chọn mặc định cho dầu khoáng | Ngoài trời, nước, hơi ẩm và một số môi trường nhiệt. |
| Silicone | Phù hợp khi cần dải nhiệt rộng, bề mặt sạch hoặc đặc tính chống dính tùy grade | Ép nhiệt, màng, in, bao bì và thiết bị có yêu cầu nhiệt. |
| PU elastomer | Độ bền mài mòn và khả năng chịu tải tốt ở nhiều grade | Con lăn chịu mài mòn, tải hoặc cần độ cứng cao hơn. |
Các đặc tính trên chỉ mang tính định hướng theo họ vật liệu. Khả năng chịu nhiệt, dầu, hóa chất và độ mài mòn thực tế phải xác nhận theo đúng compound/grade sử dụng.
Độ cứng Shore A của con lăn cao su nên chọn thế nào?
Độ cứng ảnh hưởng đến khả năng biến dạng khi tiếp xúc, độ bám, lực ép và độ ổn định hình học của con lăn. Cao su mềm hơn thường tạo vùng tiếp xúc lớn hơn nhưng biến dạng nhiều hơn; cao su cứng hơn giữ hình dạng tốt hơn nhưng không phải lúc nào cũng tạo độ bám tốt hơn.
Không nên áp một mức Shore A cố định cho mọi ứng dụng. Khi đặt hàng cần xác định lực ép, yêu cầu kéo/bám, đường kính con lăn, độ dày lớp phủ, tốc độ quay, sản phẩm tiếp xúc, nhiệt độ và mức mài mòn.
Bề mặt con lăn cao su có những dạng nào?
| Dạng bề mặt | Mục đích sử dụng |
|---|---|
| Trơn | Dẫn hướng, ép, kéo hoặc tiếp xúc đều trên toàn chiều rộng. |
| Nhám | Tăng khả năng bám trong một số ứng dụng. |
| Xẻ rãnh thẳng | Hỗ trợ thoát nước, khí hoặc vật liệu tùy hệ thống. |
| Rãnh xoắn/spiral | Dẫn thoát hoặc phân bố vật liệu theo yêu cầu công nghệ. |
| Crown | Tạo biên dạng đường kính thay đổi để phục vụ tracking hoặc áp lực tiếp xúc trong một số hệ máy. |
| Profile theo bản vẽ | Phục vụ máy chuyên dụng hoặc sản phẩm có hình học riêng. |
Con lăn cao su được dùng ở đâu?
Con lăn phủ cao su có thể xuất hiện trong nhiều hệ thống, nhưng cấu hình phải được thiết kế theo từng dây chuyền.
- Hệ thống băng tải: dẫn hướng, kéo, ép hoặc hỗ trợ truyền động.
- Máy cán và ép: tạo lực tiếp xúc đều lên tấm, màng hoặc vật liệu.
- Ngành in và bao bì: dẫn giấy, màng, ép hoặc truyền mực tùy loại máy.
- Dệt, giấy, film: kéo, dẫn hướng và kiểm soát vật liệu dạng cuộn.
- Gỗ và vật liệu tấm: ép, cấp liệu hoặc dẫn phôi.
- Dây chuyền tự động: truyền động hoặc định vị sản phẩm.
Với dây chuyền có yêu cầu vệ sinh, chống tĩnh điện, chịu nhiệt hoặc chống dính, cần xác định vật liệu và chứng từ của đúng grade; không nên mặc định mọi con lăn cao su đều phù hợp.
Con lăn cao su cho hệ thống băng tải
Trong hệ thống băng tải công nghiệp, con lăn có thể làm nhiệm vụ dẫn hướng, ép, tăng ma sát hoặc truyền động tùy thiết kế. Khi dùng ở vị trí drive roller, độ bám giữa lớp cao su và belt là một yếu tố quan trọng, nhưng phải xem cùng mô-men, lực căng, góc ôm và tốc độ.
Nếu con lăn chỉ đóng vai trò đỡ tải, cấu tạo và vật liệu có thể khác hoàn toàn so với trục kéo chủ động. Vì vậy cần xác định chính xác vị trí làm việc của con lăn trước khi gia công.

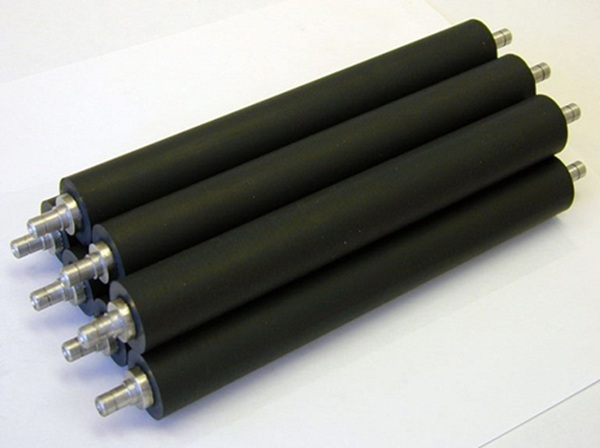

có phải là một loại không?
Không. “Chịu dầu” và “chịu nhiệt” là hai yêu cầu vật liệu khác nhau. NBR thường được cân nhắc khi tiếp xúc dầu; EPDM phù hợp hơn với nhiều môi trường nước, thời tiết và ozone; silicone được dùng ở nhiều ứng dụng nhiệt; còn PU thường được chọn khi ưu tiên mài mòn và tải.
Không nên ghi một mức nhiệt độ chung cho toàn bộ sản phẩm. Nhiệt độ làm việc phụ thuộc compound, thời gian tiếp xúc, tải cơ học, tốc độ và môi trường. Khi có nhiệt cao, nên cung cấp cả nhiệt độ liên tục và nhiệt cực đại để lựa chọn vật liệu.
Độ đồng tâm và độ đảo ảnh hưởng thế nào?
Với con lăn quay ở tốc độ cao hoặc dùng để ép/cán, sai số đồng tâm và độ đảo có thể làm thay đổi áp lực tiếp xúc, gây rung, mòn không đều hoặc ảnh hưởng chất lượng sản phẩm.
Do đó, bản vẽ nên chỉ rõ đường kính hoàn thiện và dung sai, độ đảo hướng kính nếu có yêu cầu, độ đồng tâm giữa lớp phủ và trục, độ nhám bề mặt, độ thẳng của trục và yêu cầu cân bằng tĩnh/động khi tốc độ vận hành cần thiết.
Quy trình gia công con lăn cao su
- Kiểm tra bản vẽ hoặc mẫu: xác định kích thước, vật liệu, tải và môi trường.
- Chuẩn bị lõi/trục: gia công cơ khí và kiểm tra bề mặt.
- Xử lý bề mặt lõi: làm sạch và chuẩn bị hệ liên kết phù hợp.
- Bọc cao su/elastomer: theo độ dày và cấu trúc yêu cầu.
- Lưu hóa/đóng rắn: theo hệ vật liệu sử dụng.
- Tiện hoặc mài hoàn thiện: đạt đường kính và bề mặt yêu cầu.
- Tạo rãnh/profile nếu có: gia công theo bản vẽ.
- Kiểm tra: kích thước, độ cứng, bề mặt và các tiêu chí kỹ thuật đã thỏa thuận.
Với sản phẩm đặc thù, có thể cần thêm bước kiểm tra độ đảo, cân bằng hoặc kiểm tra liên kết lớp phủ.
Khi nào nên bọc lại con lăn cũ?
Nếu lõi/trục còn đạt yêu cầu cơ khí nhưng lớp cao su đã chai, nứt, mòn hoặc mất độ bám, có thể cân nhắc bóc lớp cũ và bọc lại thay vì chế tạo toàn bộ con lăn mới.
- Kiểm tra trục có cong hoặc mòn cổ trục hay không.
- Kiểm tra lõi có rỉ, nứt, biến dạng hoặc hư hỏng bề mặt không.
- Kiểm tra ổ bi và vị trí lắp ghép còn đúng kích thước không.
- Xác nhận đường kính sau bọc có đủ không gian làm việc.
- Đánh giá vật liệu cũ có phù hợp với môi trường thực tế hay cần đổi compound.
Nếu lõi đã biến dạng hoặc sai đồng tâm lớn, việc bọc lại lớp cao su mới có thể không giải quyết được nguyên nhân gây rung hoặc mòn không đều.
Giá con lăn cao su phụ thuộc những yếu tố nào?
Không nên áp một bảng giá cố định nếu chưa biết cấu hình. Giá thường phụ thuộc vào kích thước, vật liệu lõi, loại cao su, độ cứng Shore A, độ dày lớp phủ, kiểu bề mặt, dung sai gia công và số lượng.
Để báo giá chính xác, nên gửi bản vẽ hoặc mẫu cũ cùng điều kiện làm việc. Thời Dựng cũng có dịch vụ gia công cao su theo yêu cầu cho các chi tiết kỹ thuật cần sản xuất theo kích thước riêng.
Thông tin cần gửi để báo giá con lăn cao su
| Thông tin | Nội dung cần cung cấp |
|---|---|
| Đường kính ngoài | Ø sau khi bọc và mài hoàn thiện. |
| Chiều dài thân lăn | Chiều dài phần cao su làm việc. |
| Trục/lõi | Vật liệu, đường kính, chiều dài, ren, then, ổ bi. |
| Vật liệu cao su | Nếu chưa biết, mô tả môi trường để tư vấn. |
| Độ cứng | Shore A nếu đã có yêu cầu. |
| Bề mặt | Trơn, nhám, rãnh, crown hoặc profile. |
| Tốc độ/tải | RPM, lực ép, tải hoặc mô-men nếu biết. |
| Môi trường | Nhiệt, dầu, nước, hóa chất, ngoài trời hoặc yêu cầu khác. |
| Số lượng | Số con cần sản xuất hoặc bọc lại. |
Câu hỏi thường gặp về con lăn cao su
Con lăn cao su nên dùng NBR hay EPDM?
NBR thường được cân nhắc khi tiếp xúc dầu, trong khi EPDM phù hợp hơn với nhiều môi trường nước, thời tiết và ozone. Cần dựa vào môi chất cụ thể, nhiệt độ và tải để chọn.
Độ cứng con lăn bao nhiêu Shore A là tốt?
Không có một mức tốt cho mọi máy. Shore A phải được chọn theo lực ép, độ bám, tốc độ, lớp phủ và sản phẩm tiếp xúc.
Có thể bọc lại con lăn cũ không?
Có thể nếu lõi/trục còn đạt yêu cầu cơ khí. Cần kiểm tra độ cong, mòn, rỉ và tình trạng lắp ghép trước khi quyết định bọc lại.
Con lăn cao su có chịu dầu không?
Chỉ khi sử dụng compound phù hợp, chẳng hạn một số grade NBR. Không nên mặc định mọi lớp cao su đều chịu dầu.
Con lăn cao su có chịu nhiệt được không?
Khả năng chịu nhiệt phụ thuộc vật liệu phủ và điều kiện vận hành. Silicone, EPDM hoặc compound đặc thù có thể phù hợp các vùng nhiệt khác nhau, nhưng cần xác nhận theo grade cụ thể.
Có thể gia công con lăn theo bản vẽ không?
Có thể gia công theo đường kính, chiều dài, kết cấu trục, vật liệu phủ, Shore A, bề mặt và dung sai nếu các yêu cầu được xác định rõ trên bản vẽ hoặc mẫu.
